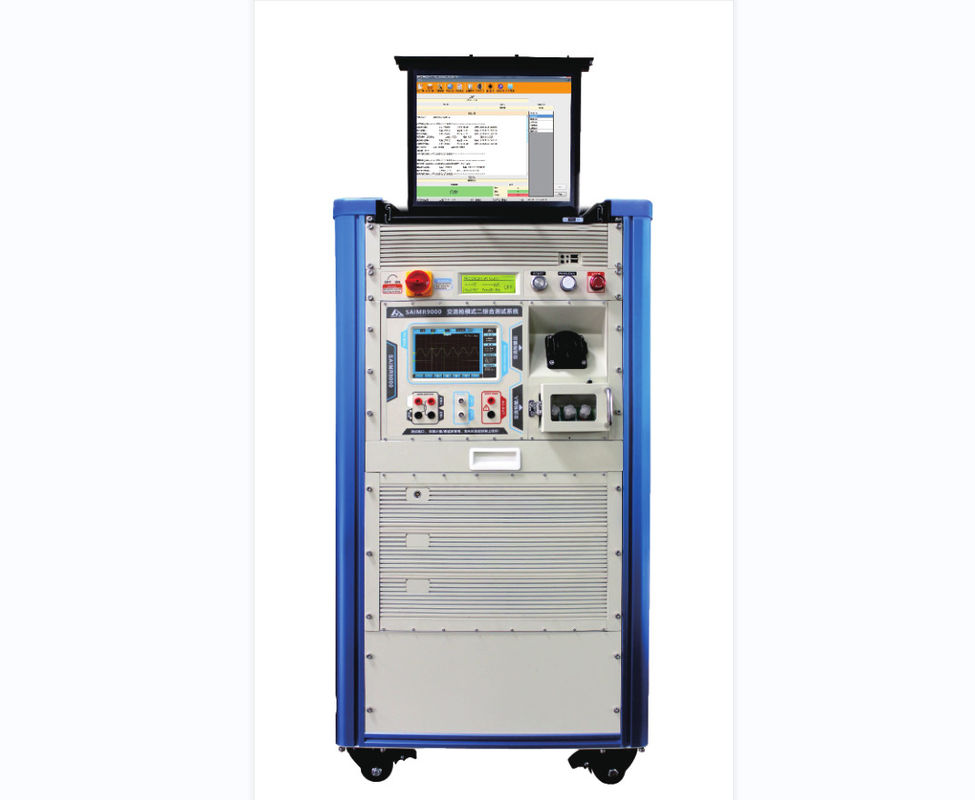

อุปกรณ์การทดสอบสายไฟ
1คําอธิบาย:
ระบบการทดสอบสายเคเบิลฮาร์เนส มีความสามารถในการทดสอบ 5000V DC ที่น่าทึ่ง ทําให้สามารถประเมินความสมบูรณ์แบบของความสมบูรณ์แบบและความปลอดภัยทางไฟฟ้าของสายเคเบิลฮาร์เนสโดยการนําสายลมมาใช้กับแรงดันสูง, ระบบสามารถตรวจสอบจุดอ่อนที่เป็นไปได้ เช่น การบิดหรือการรั่วไหลของไอโซเลชั่น ซึ่งอาจนําไปสู่การทํางานผิดปกติหรืออันตรายต่อความปลอดภัยความแรงดันการทดสอบที่สูงนี้รับประกันความแข็งแรงและรับประกันการปฏิบัติตามมาตรฐานอุตสาหกรรมส่งความสงบใจให้กับผู้ผลิตและผู้ใช้สุดท้ายเหมือนกัน
การวิเคราะห์และการประมวลผลข้อมูลระดับสูง
ข้อดีที่สําคัญของระบบทดสอบสายเคเบิลฮาร์เนส คือความสามารถในการวิเคราะห์ข้อมูลและการประมวลผลที่ทันสมัยระบบสามารถรวดเร็วเก็บ, วิเคราะห์และตีความจํานวนมากของข้อมูลการทดสอบสะดวกในการตัดสินใจและการปรับปรุงกระบวนการอินทรีย์อินเตอร์เฟสผู้ใช้ของระบบทําให้สามารถเข้าถึงรายงานที่ครบถ้วนได้ง่าย โดยยกย่องปริมาตรสําคัญ, แนวโน้ม และปัญหาที่เป็นไปได้.
2ปัจจัยที่แตกต่างกัน
ในสภาพแวดล้อมการแข่งขัน ระบบการทดสอบเชือกสายไฟ แตกต่างด้วยการนําเสนอปัจจัยการแตกต่างหลายอย่าง:
ความดันการทดสอบที่ไม่มีคู่แข่ง: ความสามารถในการทดสอบ DC 5000V ของระบบได้เหนือกว่ามาตรฐานของอุตสาหกรรม, รับประกันการประเมินความละเอียดและความน่าเชื่อถือของความโดดเดี่ยวของสายเคเบิล
การวิเคราะห์ข้อมูลที่มีประสิทธิภาพ: อัลการอริทึมและโปรแกรมที่พัฒนาของระบบทําให้การรวบรวมข้อมูล วิเคราะห์และตีความที่มีประสิทธิภาพ สามารถนําข้อมูลมาใช้ในการปรับปรุงกระบวนการได้
รายงานครบวงจร: อินเตอร์เฟซที่ใช้ได้ง่ายจะให้รายงานครบวงจร, ย้ําปริมาตรสําคัญและอํานวยความสะดวกในการระบุปัญหาที่เป็นไปได้ง่าย
|
ประเทศ |
จุดตั้ง | สภาพการทํางาน | เวลาช้า | |
| การตรวจสอบพลังงานด้วยตนเอง | ความสําเร็จในการตรวจสอบตัวเอง | กรอกระดับการรอ | 1S | |
| ความล้มเหลวในการตรวจสอบตนเอง | เตือนความผิดพลาด | 0.1S | ||
| การควบคุมเวลาการชาร์จ | ค่าความตึงของจุดตรวจสอบ 1:6±0.8V ~ 12 VPWM | การชาร์จกําลังดําเนินการ และรีเล่ปิด | 1S | |
| ค่าความตึงของจุดตรวจจับ 1:9±0.8V ~ 12 VPWM | การชาร์จเสร็จแล้ว และรีเล่ถูกตัด | 1S | ||
| ค่าความตึงของจุดตรวจสอบ ระดับ 1:12±0.8V | ซ็อคเกตไม่ได้เชื่อมต่อ, และรีเลย์ถูกตัด | 1S | ||
| ค่าความตึงของจุดตรวจ 1: อื่นๆ | ความผิดพลาดในการสื่อสาร และรีเล่ถูกตัด | 1S | ||
| การตรวจจับพื้นดิน | ลงพื้น | รีเลย์ปิด | 1S | |
| ไม่ติดดิน | รีเลย์ตัด | 1S | ||
| ความแรงเกิน | ความดันสาย μ 258 ± 10V | รีเล่ถูกตัด, ปิด 254 ± 10V, ความช้า 5 ± 1s, วงจรไม่สิ้นสุด | 0.1S | |
| ความดันสายปกติจาก 176 ถึง 264 V | รีเล่ปิดและเข้าสู่ภาวะการชาร์จ | 1S | ||
| ความดันต่ํา | ความดันสายคือ 176V | รีเล่ถูกตัดต่อกับ 196 ± 10V, ความช้า (5 ± 1) s และปิดวงจรไม่สิ้นสุด | 1S | |
| ความดันสายปกติจาก 176 ถึง 264 V | รีเล่ปิดและเข้าสู่ภาวะการชาร์จ | 1S | ||
| ความแรงเกิน | ไฟฟ้าสาย8.4A<1≤10A±0.2A | รีเล่ถูกตัด, ไฟผิดปกติถูกเปิด, และรีเล่ถูกฟื้นฟูโดยอัตโนมัติหลังจาก 10s.และสภาพการทํางานปกติถูกฟื้นคืนหลังจากยก | 30S | |
| กระแสสาย 10A<1≤12A±0.2A | รีเล่ถูกตัดสาย ไฟผิดปกติถูกเปิด และมันถูกฟื้นฟูโดยอัตโนมัติหลังจาก 10 วินาที หลังจากวัฏจักรยังมากกว่าสองครั้งและสภาพการทํางานปกติถูกฟื้นคืนหลังจากยก | 10S | ||
| กระแสสาย> 12A±0.2A | ระบบสลับต้องตัดทันที ถอนออกและเปลี่ยนกลับไปทํางานปกติ | 2S | ||
| กระแสสายไฟ <8A | รีเลย์ปิด | 0.1S | ||
| สายวงจรสั้น | กระแสไฟฟ้า > 22A | รีเล่จะปิดทันที | 0.1S | |
| การรั่วไหลของไฟฟ้า | กระแสการรั่วไหล > 30 mA | รีเล่จะปิดทันที | 0.1S | |
| ไม่มีการรั่วไหลในสาย | รีเล่ปิดและเข้าสู่ภาวะการชาร์จ | 0.1S | ||
| การป้องกันอุณหภูมิเกิน | ขนมปัง | อุณหภูมิมากกว่า 85 °C และต่อเนื่องเป็นเวลา 3 ชั่วโมง | รีเล่จะปิดทันที | 2S |
| อุณหภูมิต่ํากว่า 65°C และยังคงอยู่ 3 ชั่วโมง | รีเล่ถูกปิดและสภาพ | 2S | ||
| ติดต่อพหลก | อุณหภูมิมากกว่า 85 °C และต่อเนื่องเป็นเวลา 3 ชั่วโมง | รีเล่จะปิดทันที | 2S | |
| อุณหภูมิต่ํากว่า 65°C และยังคงอยู่ 3 ชั่วโมง | รีเล่ถูกปิดและสภาพ | 2S | ||
| การทดสอบความทนทานต่อแรงดัน | ||||
| การทดสอบการกันความแรงสูง | AC:3.5KV DC:5KV IR:1KV | |||
| กระแสรั่ว | 10mA | |||
3.ลักษณะของซอฟต์แวร์
| ·การสแกน, การพิมพ์, การรายงาน, การอาร์ชิวาส, |
| ·การตั้งค่าปารามิเตอร์ การ dock MES |
| การจัดการสิทธิผู้ใช้ |
| ลักษณะห้องปฏิบัติการ |
| 01. การป้องกันความแรงเกิน |
| กระแสแรงดึงจากความชัน A ไปยังกระแสที่กําหนดไว้ B |
| บันทึกปัจจุบันและเวลา |
| สถานที่ตั้ง: กระแส A / กระแส B / ความชันขึ้น |
| ผลการทดสอบ: ปิดจุดปัจจุบัน / ปิดเวลา / ตัดแผนภูมิคลื่น |
| 02, การป้องกันการตัดสั้น |
| กระแสแรงดึงจากความชัน A ไปยังกระแสที่กําหนดไว้ B |
| บันทึกกระแสการตัดและเวลา |
| สถานที่ตั้ง: กระแส A / กระแส B / ความชันขึ้น |
| ผลการทดสอบ: จุด / เวลา / รูปแบบคลื่นปิด |
| 03. การทดสอบความดันเกิน |
| จากไฟฟ้าตั้ง A ไปยังไฟฟ้าตั้ง B |
| บันทึกความแรงดันปิดและเวลา |
| สถานที่ตั้ง: กระแส A / กระแส B / ความชันขึ้น |
| ผลการทดสอบ: จุด / เวลา / รูปแบบคลื่นปิด |
| ระยะเวลาอ้างอิง: 5-10S |
| 04. การทดสอบความดันต่ํา |
| โดยความชันจากความดันตั้ง A ไปยังความดันตั้ง B |
| บันทึกความแรงดันปิดและเวลา |
| สถานที่ตั้ง: กระแส A / กระแส B / ความชันตก |
| ผลการทดสอบ: จุด / เวลา / รูปแบบคลื่นปิด |
| ระยะเวลาอ้างอิง: 5-10S |
| 05, การทดสอบกระแสรั่ว |
| จากจุดเริ่มต้นของกระแสการรั่วไหลการเพิ่มเรื่อย ๆ เส้นทางการผลิตของเครื่องวิเคราะห์ |
| ค่าจริงของกระแสการรั่วไหลป้องกัน |
