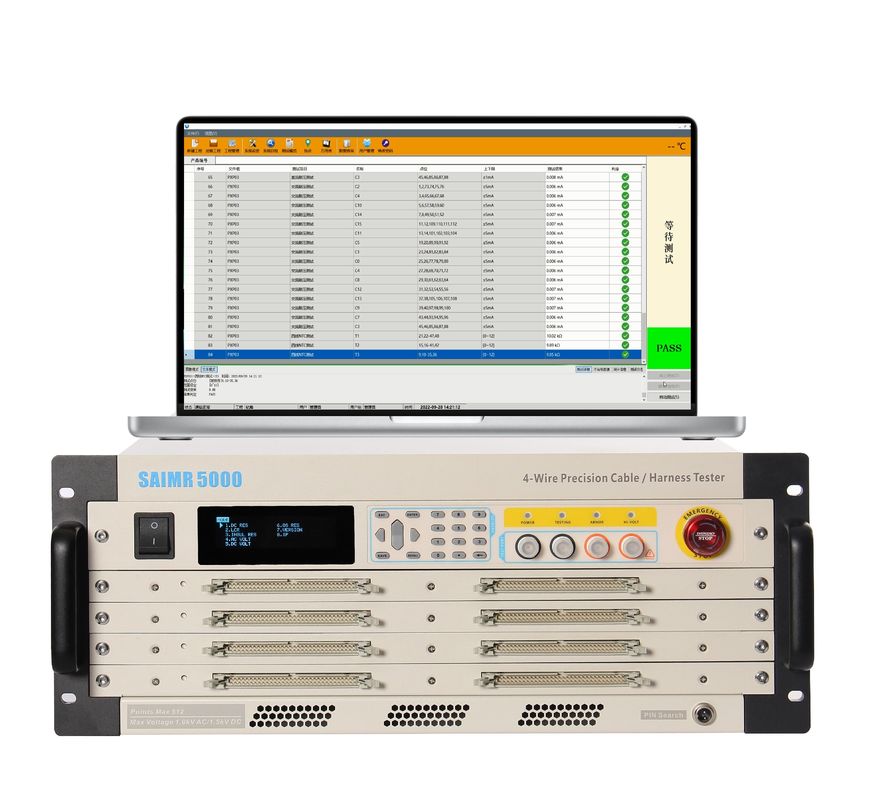

เครื่องทดสอบความแตกในทันทีตรวจสอบวงจรเปิดอย่างแม่นยํา วงจรสั้นและความผิดตรง

ปฏิบัติการ

• การจัดการโครงการทดลอง: 500 ประเภทของรายการการตั้งค่าสามารถจัดการตามประเภท, รวมถึงโครงการใหม่, โครงการบรรทุก, การจัดการโครงการและฟังก์ชันอื่น ๆ.
• การบริหารส่วนของเครือข่าย: สามารถตั้งค่าส่วนทดสอบหลายส่วน และส่วนทดสอบแต่ละส่วนใช้ปารามิเตอร์การทดสอบที่แตกต่างกันเพื่ออํานวยความสะดวกในการทดสอบที่ยืดหยุ่นต่างๆ
• โมดูลฟังก์ชันระบบ: รวมถึงการทดสอบระบบด้วยตนเอง การค้นหาจุด การทํางานของมัลติเมตร การทํางานของการเรียนรู้ด้วยตนเอง การทํางานของการรายงานจุด เป็นต้น
• ฟังก์ชันการทดสอบ: รวมถึงการทดสอบความดันต่ํา, การทดสอบความโดดเดี่ยว, การทดสอบความดันทนทาน เป็นต้น
• ฟังก์ชันการเก็บข้อมูลและการสอบถาม: ทุกครั้งที่การทดสอบเสร็จสิ้น รายงานข้อมูลจะพิมพ์ออก สามารถกําหนดรูปแบบรายงาน และการสนับสนุนรูปแบบ PDF และ WORD
• ฟังก์ชันการพิมพ์บาร์โค้ด: ตามผลิตภัณฑ์สามารถปรับปรุงบาร์โค้ดและพิมพ์
• การบริหารผู้ใช้: ระบบนี้รองรับการจัดการผู้ใช้ได้ 3 ระดับ คือ ผู้บริหาร นักเขียนโปรแกรม และผู้ประกอบการ ผู้บริหารสามารถเข้าถึงคุณสมบัติทั้งหมดของระบบนักเขียนโปรแกรมสามารถจัดการการตั้งค่าของโครงการ; ผู้ประกอบการสามารถเพียงแค่ลากโครงการและทดสอบมัน

ข้อมูลการทดสอบ

• ปริมาตรพื้นฐาน:
  • รูปแบบ: ไซเมอร์5000, ไซเมอร์5000S
  • วิธีการวัด: สองสาย + สี่สาย
  • จํานวนจุดทดสอบสูงสุด: 1024, 512
  • ACความดันสูง:30-1000V
  • DCความดันสูง:30-1500V
  • ความแม่นยําในการออกไฟฟ้าสูง: ± 5%
  • ความแม่นยําในการวัดความแรงดันสูง: ± 5%
  • เวลาในการวัดความดันสูง: 0.01s - 60s
  • การหยุดสั้น/การหยุดสั้นชั่วคราว/การหยุดสั้นเร็ว: 2 kΩ-200kΩ (รีเลย์บอร์ดโมเดล: SAIMR5000-ChanelBoard-V3.02)
  • การต่อต้านการใช้งานสาย 2 สาย: 0.1Ω-1MΩ
  • ระยะทดสอบ: 10μΩ-1MΩ
  • กระแสทดสอบการนําสี่สาย:≤1A
  • กระแสไฟฟ้าอัตราแลกเปลี่ยนความดันสูง:10μA-10mA
  • กระแสการรั่วไหลความดันสูงแบบตรง1μA-5mA
  • ปรับความแรงดันสูงแบบ DC: 1MΩ-10GΩ
  • สัญญาณระดับ: 0.5-10V
  • สัญญาณปัจจุบัน: ≤ 10mA
  • ระยะการวัดความจุ: 10pF-100μF
  • ระยะทดสอบความต้านทาน: 100mΩ-20MΩ
  • ระยะการทดสอบความแรงดัน:10nH~100H
  • สัญญาณความถี่: 50Hz/60Hz, 100Hz/120Hz/1kHz/10kHz
  • ระบบระยะ: AUTO/HOLD
  • ระยะการทดสอบไดโอเดส/ตัวควบคุม: 1-10V
  • สัญญาณการทดสอบ: 1mA
  • การทดสอบแบบเดียว: การทดสอบแบบเดียวเป็นไปได้
  • การประเมินจุดสิ้นสุดของการหยุดสั้น: จุดปลายของการหยุดสั้นสามารถกําหนดได้
  • การทดสอบต่อเนื่อง / การค้นหาอัตโนมัติ / การวินิจฉัยอัตโนมัติอุปกรณ์การทํางานที่พัฒนา
  • โหมดสแกนทดสอบ: อัตโนมัติ / มือ / ภายนอก
  • สัญญาณการวัด: สัญญาณการวัดความดันต่ํา
  • ความจํา: สามารถเก็บได้ถึง 500 การตั้งค่าการทดสอบ
  • ความดันของระบบปฏิบัติการ: 5 วอล
  • แผ่นควบคุม: การปรับขนาด/การวัด
  • น้ําหนัก: 17กิโลกรัม ((5000S) / 22กิโลกรัม ((5000)
  • ขนาด (หน่วย: mm):483265510 (5000) / 483183510 (5000S)
• ความถูกต้อง:
  • อุณหภูมิ: 20±3°C
  • ระดับความชื้น:< 60% RH
  • ความแม่นยําของการปิด: 1MΩ ~ 100MΩ: ± 2%; 100MΩ ~ 1GΩ: ± 5%; 1GΩ ~ 10GΩ: ± 10%
  • เวลาอุ่นเครื่อง: มากกว่า 15 นาที
  • เวลาการปรับขนาด: ไม่เกิน 1 ปี
  • วัตถุทดสอบ: การทดสอบ OS การวัดความต้านทาน 2 สาย การวัดความต้านทาน 4 สาย การทดสอบความต้านทาน DC การทดสอบ LCR การทดสอบไดโอเดส การทดสอบความละเอียด การทดสอบการรั่วไหลของ AC การทดสอบการรั่วไหลของ DCแอนด์เอซี ทนแหล่งความกระชับกําลัง, แหล่งไฟฟ้าไฟฟ้าไฟฟ้ากันความแรง / ทนความแรง, แหล่งสัญญาณไฟฟ้าแรงต่ํา, เวลาทดสอบไฟฟ้าไฟฟ้าต่ํา, เวลาทดสอบไฟฟ้าไฟฟ้าไฟฟ้ากันความแรง / ทนความแรง
  • สังคม:2k -200k (รีเลย์บอร์ดโมเดล):) SAIMR5000-ChanelBoard-V3.020.1 ~ 1M 10 ~ 1M0.1 ~1M,10pF~100uF,100m -20M,1~10V,1M ~10G,10A~10mA,1A~5mA,30~1000V AC ((50/60Hz),30~1500V DC,5V/10mA,10ms ~ 200s0.1s ~ 500s
  • ความแม่นยําพื้นฐาน: ± 5% ± 0,5% + 005,± 0.2% + 5,< 100k:± 1% > 100k:5%,± 2%,± 2% ± 0.2V,1M ~ 100M:± 2% 100M ~ 1GQ:± 5% 1G ~ 10GQ:± 10%,± 3%,± 3%,± 3%,± 3%,± 1%,± 1%
