สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Microtest
ได้รับการรับรอง:
CE
หมายเลขรุ่น:

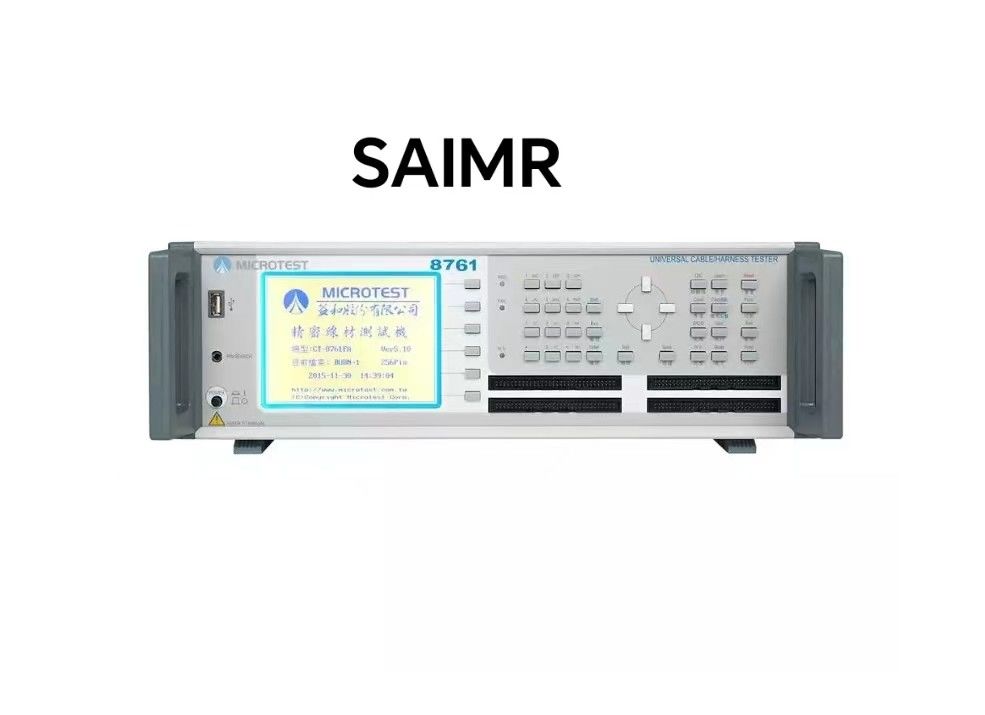

8761
ติดต่อเรา
การออกแบบการทดสอบสายเคเบิล
อุปกรณ์นี้ไม่เหมาะสําหรับการใช้ในกลางแจ้ง โดยเฉพาะในสถานที่ชื้นหรือฝุ่น ที่การใช้ผิดปกติอาจทําให้เกิดการกระแทกไฟฟ้ากรุณาอ่านคําแนะนําความปลอดภัยอย่างละเอียด ก่อนใช้เครื่องทดสอบนี้ เพื่อหลีกเลี่ยงอุบัติเหตุที่เกิดจากการใช้งานที่ไม่ถูกต้องหรือผิด.
ส่วน 1.1 สัญลักษณ์ความปลอดภัย
สัญลักษณ์ความปลอดภัยต่อไปนี้อาจปรากฏบนคู่มือนี้และบนเครื่องมือ
: โปรดอ่านคู่มือนี้เพื่อรายละเอียด
: ป้องกันปลายทางการติดดิน ก่อนใช้เครื่องทดสอบ กรุณาตรวจสอบว่าปลายทางนี้ติดดินเพื่อหลีกเลี่ยงการสัมผัสกับชาสี เนื่องจากการรั่วไหลของไฟฟ้าที่อาจทําให้เกิดอุบัติเหตุการกระแทกไฟฟ้า.
คําเตือน: ใบเตือน เมื่อผลิตภัณฑ์ไม่ได้ใช้อย่างถูกต้อง มันอาจทําให้ผลการทดสอบของอุปกรณ์หรือวัตถุอื่น ๆ ไม่ถูกต้อง
คําเตือน: ใบเตือน เมื่อใช้ผลิตภัณฑ์ไม่ถูกต้อง มันอาจทําให้บาดเจ็บ หรือแม้กระทั่งเสียชีวิต
ส่วน 1.2 อย่าปรับเปลี่ยนหรือปรับภายในอุปกรณ์
โดยไม่ได้รับอนุญาตจากบริษัท อย่าติดตั้งชิ้นส่วนสํารอง หรือทําการปรับปรุงหรือปรับปรุงเครื่องเพื่อไม่เพิ่มอันตรายของเครื่องจักรหรือทําให้เครื่องจักรเสียหาย.
ส่วน 1.3 ไฟฟ้าสแตติก
กรุณาอย่าให้ไฟฟ้าสแตติก ติดต่อกับเครื่อง เพื่อหลีกเลี่ยงการเสียหายของเครื่อง
ส่วน 1.4 การติดถิ่น
มีปลายการติดดินที่ปลอดภัยบนแผ่นหลังของเครื่องทดสอบ. กรุณาตรวจสอบว่าปลายการติดดินถูกต้องเพื่อไม่ให้เข้าสัมผัสกับกระเป๋าภายนอกซึ่งอาจส่งผลให้เกิดการกระแทกไฟฟ้า.
หมวดที่ 1.5 พลังงานไฟฟ้า
สายไฟฟ้าต้องถูกเลือกให้สอดคล้องกับกฎหมายระดับประเทศในท้องถิ่น และเชื่อมต่อกับอุปกรณ์ด้วยตัวเชื่อมที่ตรงกับตัวเชื่อม IEC320และผู้ใช้จะต้องให้แน่ใจว่าสายเชื่อมดินถูกเชื่อมดินดี. หากมีไฟฟิวส์ติดต่อกับพล็อกไฟฟ้า ใช้ไฟฟิวส์ขนาด 3.15 แอมเปอร์ ที่ตรงกับกฎความปลอดภัยมันต้องแน่ใจว่าไฟฟ้าคือ AC และความดันต้องอยู่ในช่วง 100V-240V 50/60Hz.
ส่วน 1.6 การอุ่นเครื่อง
เครื่องทดสอบจะทํางานปกติเมื่อพลังงานถูกเปิด แต่เพื่อให้บรรลุความแม่นยําที่ระบุในรายละเอียด กรุณาทําความร้อนเครื่องทดสอบเป็นเวลา 30 นาที
ส่วน 1.7 ความผิดปกติ
หากเครื่องมือทํางานผิดปกติ กรุณาส่งเครื่องมือกลับไปยังผู้ผลิตเดิมเพื่อซ่อม เพื่อรับรองความแม่นยําและความปลอดภัยในการใช้งาน
ส่วน 1.8 การสิ้นสุดการทดสอบ
เมื่ออุปกรณ์ไม่ได้ใช้เป็นเวลานาน กรุณาปิดสวิทช์ไฟ
ส่วน 1.9 การวางและการเก็บ
ระยะอุณหภูมิและความชื้นในการทํางานปกติของหน่วยนี้คือ 18 oC ถึง 28 oC และ 80% RH หากระยะอุณหภูมินี้เกิน หน่วยอาจทํางานไม่ถูกต้องระยะอุณหภูมิและความชื้นในการเก็บตัวเครื่องทดสอบคือ -20 °C ~ 70 °C, 80% RH เพื่อการทดสอบและความปลอดภัยที่เหมาะสม อย่าติดตั้งเครื่องทดสอบภายใต้แสงแดดโดยตรงหรือในสภาพแวดล้อมที่มีอุณหภูมิสูง, ความชื้นสูง, การสั่นสะเทือนบ่อย, ฝุ่นมากหรือพลังงานสายไฟฟ้าที่ไม่มั่นคง.
ส่วน 1.10 การจัดการฉุกเฉิน
กรณีเกิดการกระแทกไฟฟ้า การเผาไหม้ของวัตถุทดสอบ หรือการเผาไหม้ของหน่วยหลัก ปิดสวิทช์ไฟฟ้าและตัดสายไฟฟ้า
ปริมาตรสินค้า:
| Microtest8761FA | Microtest8761NA | Microtest8761N | |
| แอนดี้ แฮนด์ | 100 ~ 1000 วอล | 100 ~ 700 วอล | |
| DC มือสูง | 50 ~ 1500V | 50~1000V | 50~1000V |
| จํานวนจุดทดสอบ | 64/128/256 | 64/128/256 | 64/128/256 |
| ความแม่นยําในการออกแรงดันสูง | ± 5% | ||
| ความแม่นยําในการวัดความดันสูง | ± 5% | ||
| ปริมาตรการผลิต | 5VDC | ||
| เวลาในการวัดความแรงดันสูง | จาก 0.01 วินาที เป็น 60 วินาที | ||
| วิธีการวัด | ประเภทสี่สาย | ||
| ความต้องการสําหรับรายละเอียดของสาย | ความจุไฟฟ้าสูงสุดที่อนุญาตคือ 5 μ F | ||
| อุปสรรคการนํา | ระยะการวัด: 1m Ω ~ 52 Ω | ||
| สัญญาณปัจจุบัน: 10 mA | |||
| คู่มือทันที | 1mΩ ~ 52Ω | ||
| AC ต้องทนต่อกระแสรั่วแรงดัน | 0.01mA ~ 5mA | ||
| การตรวจพบวงจร AC | 0 ~ 9 | ||
| DC ทนความแรงดันการรั่วไหลของปัจจุบัน | 0.1μA~1mA | ||
| การตรวจจับวงจร DC | 0 ~ 9 | ||
| DC ทนต่อความกระชับเครียด อุปทานการแยกกัน | 1MΩ ~ 1.2GΩ | ||
| สั้น / ทันที สั้น / รวดเร็ว ทันที หยุด | 1KΩ~100KΩ | ||
| สนับสนุนการตัดสินจุดปลายทางสั้น | ● | ||
| สนับสนุนการทดสอบแบบเดียว | ● | ||
| การทดสอบค่าตัวต่อต้าน | ระยะการวัด: 50m Ω ~ 20 MΩ | ||
| สัญญาณระดับ: 0.5 ~ 3V | |||
| การทดสอบค่าความจุ | ระยะการวัด: 10 pF ถึง 12 μF | ||
| สัญญาณความถี่: ออโต้เกียร์ (ไม่จําเป็น) 48HZ/480HZ/4.8KHZ/48KHZ | |||
| สัญญาณระดับ: 0.3V ~ 1.2V | |||
| การทดสอบไดโอเดส | ระยะการวัด: 0 ~ 6.8V | ||
| โครงการฟังก์ชันระดับสูง | การทดสอบต่อเนื่องแบบโปรแกรม / การค้นหาจุดอัตโนมัติ / การวินิจฉัยอัตโนมัติ | ||
| โหมดการสแกนทดสอบ | อัตโนมัติ / คู่มือ / ภายนอก | ||
| การวัดสัญญาณ | สัญญาณการวัดความดันต่ํา | ||
| เอมโมรี | ขนาดสูงสุด 500 ชุดของไฟล์การตั้งค่าการทดสอบที่เก็บไว้ | ||
| แผ่นควบคุม | กลุ่มคีย์ระบบ / รวดเร็ว / แก้ไข / ฟังก์ชัน | ||
| ตัวชี้ | การผ่าน / ถัง (LED) / แสงชี้แจงสีแดงและสีเขียว / จอแสดงผล / เสียง | ||
| ความต้องการพลังงาน | ความดันคง: 115 / 230 vac ± 10%, ความถี่: 60 / 50Hz | ||
| พลังงานที่ใช้ | 8761 ((64):70VA,8761 ((128):70VA,8761 ((256):100VA | ||
| อินเตอร์เฟซ | RS-232,USB โฮสต์,พิมพ์,รีโมท | ||
| โหมดการเริ่มต้น | การควบคุมด้วยมือ, อัตโนมัติ, และรีโมท | ||
| หน้าจอ LCD | จอจอจอจอจอจอจอจอจอจอจอจอจอจอ | ||
| สภาพแวดล้อมปฏิบัติการ | อุณหภูมิ: 15C-35°C ความชื้น: RH 70% | ||
| มิติภาพ (W * H * D) | 8761 ((64):435 × 145 × 406 มม. 8761 ((128):435×145×406 มิลลิเมตร, 8761(256):435×190×406 มิลลิเมตร |
||
| น้ําหนัก |
8761 ((64):8.44kg,8761 ((128):9.3กิโลกรัม,8761 ((256):14กิโลกรัม |
||
