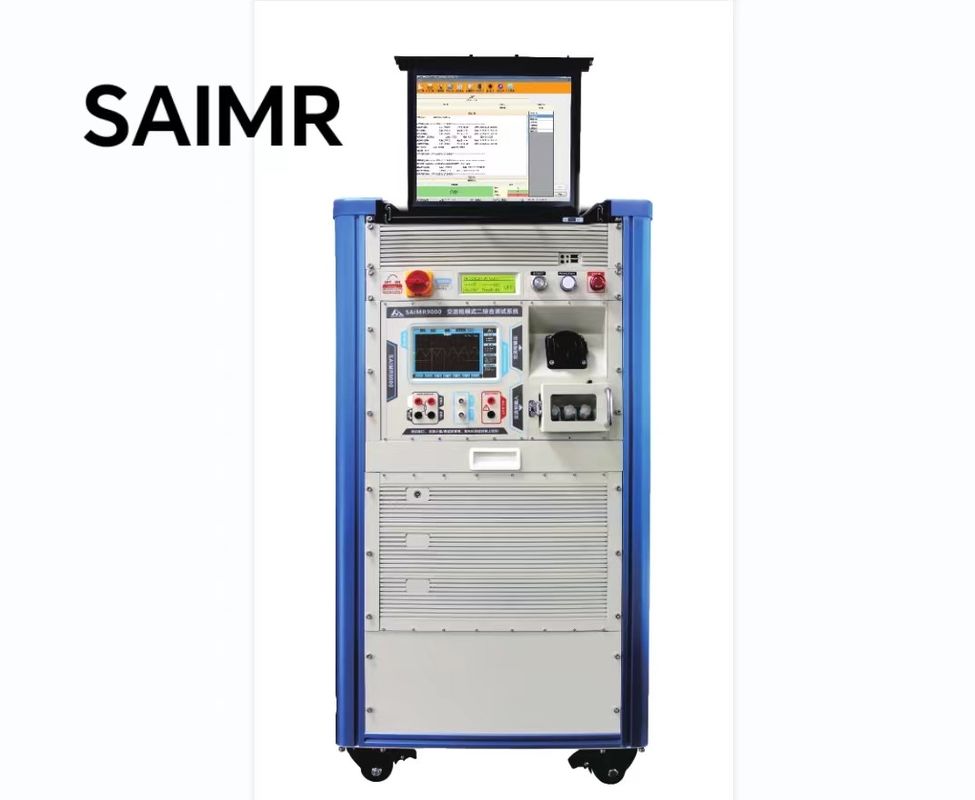

ระบบการทดสอบแบบคอมพิวเตอร์ รูปแบบปืนชาร์จ II เชื่อมต่อกับระบบ MES

ระบบการทดสอบ รีวิวปืนชาร์จ II

เครื่องทดสอบการหมุน-ต่อ-หมุน/ชั้นต่อชั้นของโค้ลพลังงานใหม่

1การทดสอบสภาพการชาร์จ

2- ทดสอบถึงพื้น

3การทดสอบความดันต่ําและการฟื้นฟู

4.การทดสอบความแรงเกินและการฟื้นฟู

5การทดสอบกลับแบบไม่มีการยิง

6การทดสอบกระแสรั่ว

7.การทดสอบวงจรการทํางาน

8การทดสอบความต้านทานพื้นดิน

9.การป้องกันความร้อนสูงและการฟื้นฟู

• การทํางานโดยคอมพิวเตอร์: การทํางานของอุปกรณ์ถูกควบคุมโดยคอมพิวเตอร์ เพื่อให้การทดสอบมีความแม่นยําและมีประสิทธิภาพ
• การทดสอบทั้งหมดสําเร็จในเวลาเดียว: อุปกรณ์สามารถดําเนินการทดสอบทั้งหมดที่จําเป็นพร้อมกัน ช่วยประหยัดเวลาและเพิ่มประสิทธิภาพ
• สามารถเชื่อมต่อกับระบบ MES ได้: สามารถบูรณาการกับระบบการดําเนินการผลิต (MES) เพื่อการแลกเปลี่ยนและบริหารข้อมูลได้อย่างต่อเนื่อง
• พลาตฟอร์มทดสอบเปิด: พลาตฟอร์มทดสอบเปิดและยืดหยุ่น ทําให้สามารถปรับแต่งและขยายได้ง่าย
• การทดสอบรหัสสแกน: รองรับการทดสอบรหัสสแกนเพื่อการระบุสินค้าอย่างรวดเร็วและแม่นยํา
• การพิมพ์สัญลักษณ์บาร์โค้ดได้หลังจากการทดสอบ: หลังจากการทดสอบเสร็จสิ้น การพิมพ์สัญลักษณ์บาร์โค้ดสามารถพิมพ์สัญลักษณ์บาร์โค้ดได้เพื่อการตรวจสอบและการระบุตัว
• ความสามารถติดตามข้อมูลการทดสอบ: ข้อมูลการทดสอบสามารถติดตามได้ เพื่อรับรองคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์

• การป้องกันความแรงเกิน
• การป้องกันการรั่วไหล
• ป้องกันอุณหภูมิเกิน
• การกันความแรงดัน
• การยืนยันแสงตัวชี้
• มาตรฐานอุปกรณ์: gb/t 18487.1 - 215, gb/t 20234.1 - 2015, gb/t 20234.2 - 2015

• การสแกน การพิมพ์ การรายงาน การเก็บข้อมูล
• การตั้งค่าปารามิเตอร์ การ dock MES การจัดการสิทธิผู้ใช้

• การป้องกันความแรงเกินระดับกระแส: ดึงกระแสความแรงจาก A ไปยังกระแสความแรงที่กําหนดไว้ B ตามความชัน, บันทึกกระแสการปิดและเวลา การตั้งเงื่อนไข:ปัจจุบัน A / ปัจจุบัน B / ความชันของการเพิ่มขึ้นผลการทดสอบ: จุดการปิดปัจจุบัน / เวลาปิด / รูปแบบคลื่นตัด
• การป้องกันการตัดสายสั้น: ดึงปัจจุบันภาระในการเพิ่มขึ้นจาก A ไปยังปัจจุบันที่กําหนด B ตามความชันบันทึกปัจจุบันการปิดและเวลา สภาพการตั้งค่า:ปัจจุบัน A / ปัจจุบัน B / ความชันขึ้น.ผลการทดสอบ: จุดความแรงดันปิด / เวลาปิด / รูปแบบคลื่นตัด
• การทดสอบความดันเกิน: เพิ่มจากความดันตั้ง A ไปยังความดันตั้ง B ตามความชัน, บันทึกความดันปิดและเวลา การตั้งเงื่อนไข: ปัจจุบัน A / ปัจจุบัน B / ความชันขึ้น ผลการทดสอบ:จุดความดันปิด / เวลาปิด / รูปแบบคลื่นปิดเวลาอ้างอิง: 5 - 10S สถานีเดียว / สถานีสอง / สถานีหลาย
• ภายใต้การทดสอบความดัน: ลดจากความดันตั้ง A ไปยังความดันตั้ง B ตามความชัน, บันทึกความดันปิดและเวลา. สภาพการตั้ง: ปัจจุบัน A / ปัจจุบัน B / ลดความชันผลการทดสอบ: จุดความดันปิด / เวลาปิด / รูปแบบคลื่นปิด เวลาอ้างอิง: 5 - 10S
• การทดสอบกระแสการรั่วไหล: เริ่มจากจุดเริ่มต้นของกระแสการรั่วไหล, มันสามารถวิเคราะห์ค่าจริงของกระแสการรั่วไหลของการป้องกันสินค้า

ประเทศ	ค่าตั้ง		สภาพการทํางาน	เวลาช้าเวลา
พลังงานเปิด การตรวจสอบตัวเอง	ความสําเร็จในการตรวจสอบตัวเอง		กรอกระดับการรอ	1S
	ความล้มเหลวในการตรวจสอบตนเอง		เตือนความผิดพลาด	0.1S
ค่าใช้จ่าย การควบคุมลําดับ	ค่าความตึงของจุดตรวจสอบ 1:6±0.8V-12V PWM		การชาร์จกําลังดําเนินการ และรีเล่ปิด	1S
	ค่าความตึงของจุดตรวจจับ 1:9±0.8V-12V PWM		การชาร์จเสร็จแล้ว และรีเล่ถูกตัด	1S
	ค่าความตึงของจุดตรวจสอบ ระดับ 1:12±0.8V		ซ็อคเกตไม่ได้เชื่อมต่อ, และรีเลย์ถูกตัด	1S
	ค่าความตึงของจุดตรวจ 1: อื่นๆ		ความผิดพลาดในการสื่อสาร และรีเล่ถูกตัด	1S
ดิน	การลงพื้น		รีเลย์ปิด	1S
	พื้นที่ถล่ม		ตัดเครื่องใช้ไฟฟ้าที่เสีย	1S
ความแรงเกิน	ความดันเกินสาย u 258 ± 10V		รีเล่ถูกตัด, ปิด 254 ± 10V, ความช้า 5 ± 1s, วงจรไม่สิ้นสุด	0.1S
	ความดันสายปกติจาก 176 ถึง 264 V		รีเล่ปิดและเข้าสู่ภาวะการชาร์จ	1S
ความดันต่ํา	ความดันสายคือ 176V		รีเล่ถูกตัดต่อกับ 196 ± 10V, ความช้า (5 ± 1) s และปิดวงจรไม่สิ้นสุด	1S
	ความดันสายปกติจาก 176 ถึง 264 V		รีเล่ปิดและเข้าสู่ภาวะการชาร์จ	1S
ความแรงเกิน	กระแสไฟฟ้าในสายไฟฟ้าอยู่ที่ 8.4A < 110A±0.2A		รีเล่ถูกตัด, ไฟผิดปกติถูกเปิด, และรีเล่ถูกฟื้นฟูโดยอัตโนมัติหลังจาก 10s.และสภาพการทํางานปกติถูกฟื้นคืนหลังจากยก	30S
	กระแสสายไฟฟ้าอยู่ที่ 10A <112A±0.2A		รีเล่ถูกตัดสาย ไฟผิดปกติถูกเปิด และมันถูกฟื้นฟูโดยอัตโนมัติหลังจาก 10 วินาที หลังจากวัฏจักรยังมากกว่าสองครั้งและสภาพการทํางานปกติถูกฟื้นคืนหลังจากยก	10S
	กระแสสาย> 12A±0.2A		ระบบสลับต้องตัดทันที ถอนออกและเปลี่ยนกลับไปทํางานปกติ	2S
	กระแสสายไฟ <8A		รีเลย์ปิด	0.1S
สั้น	กระแสไฟฟ้า > 22A		รีเล่ตัดออกทันที	0.1S
การรั่วไหล	กระแสการรั่วไหล > 30 mA		รีเล่ตัดออกทันที	0.1S
	ไม่มีการรั่วไหลในสาย		รีเล่ปิดและเข้าสู่ภาวะการชาร์จ	0.1S
การป้องกันอุณหภูมิเกิน	ขนมปัง	อุณหภูมิมากกว่า 85 °C และต่อเนื่องเป็นเวลา 3 ชั่วโมง	รีเล่ตัดออกทันที	2S
		อุณหภูมิต่ํากว่า 65°C และยังคงอยู่ 3 ชั่วโมง	รีเล่ถูกปิดและสภาพ	2S
		อุณหภูมิมากกว่า 85 °C และต่อเนื่องเป็นเวลา 3 ชั่วโมง	รีเล่ตัดออกทันที	2S
		อุณหภูมิต่ํากว่า 65°C และยังคงอยู่ 3 ชั่วโมง	รีเล่ถูกปิดและสภาพ	2S
การทดสอบความทนทานต่อแรงดัน
การทดสอบการกันความแรงสูง		เอซี:3.5KV DC:5KV IR:1KV
กระแสรั่ว 10mA
